富士FRN11LM1S-4C變頻器說明書

富士FRN7.5LM1S-4C變頻器說明書 需要說明書的請加我微信 13916183699  免費發送電子版的說明書

FRN7.5LM1S-4C容量14 KVA 電流18.5A 功率7.5KW 電壓3相AC380V/50Hz/60Hz

富士FRN5.5LM1S-4C變頻器說明書

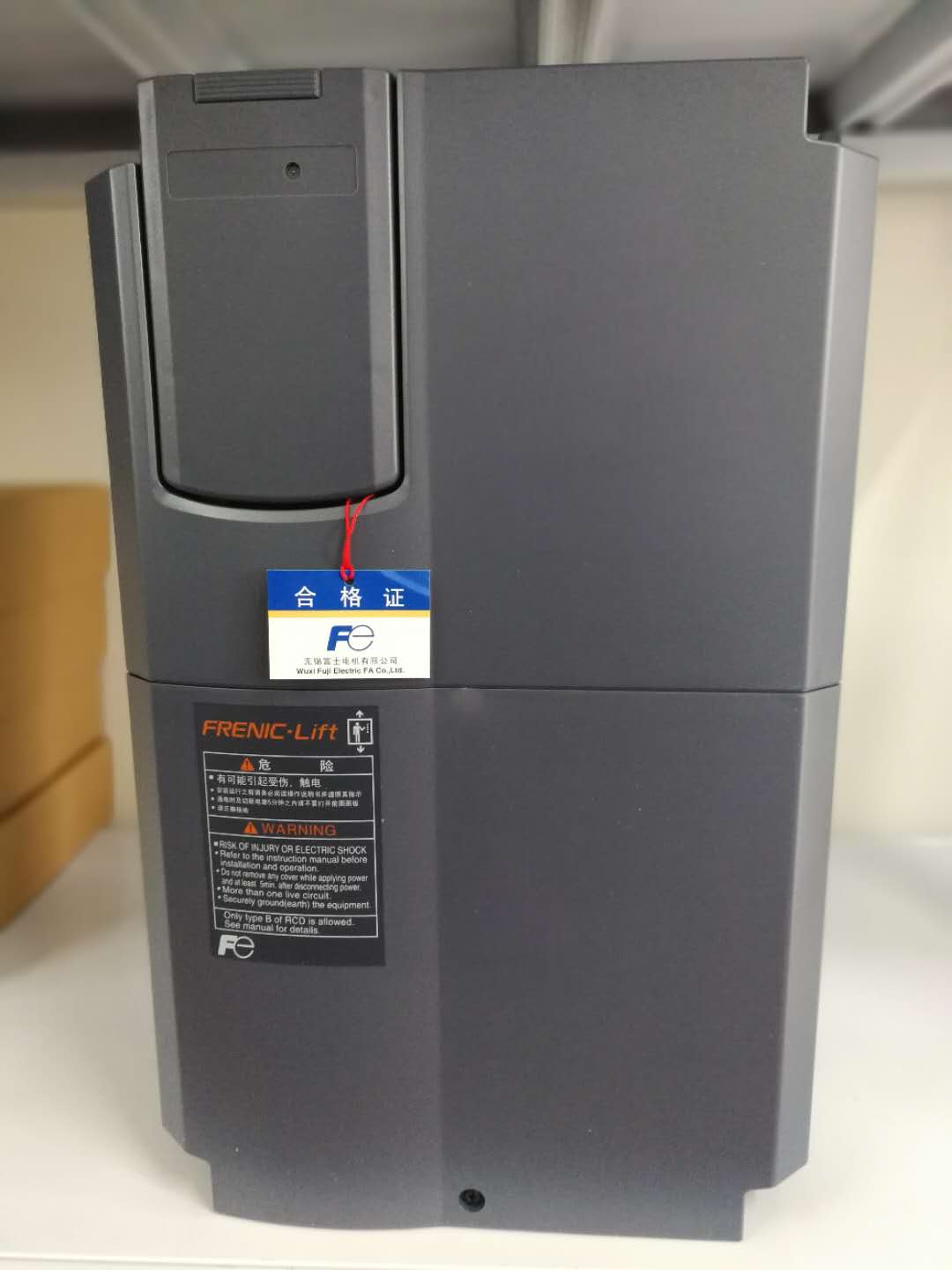

FRENIC-LIFT 電梯專用富士變頻器FRN45LM1S-4C

於以往產品相比，具有大幅度降低了轉矩脈動等多種特長， 必定能與客戶的係統相配合，以發揮更加卓越的功能和特性。

特點

• 最適於乘客電梯用途的專門設計。
• 具高性能化過負載能力200％－10s，電流響應速度是原UD係列的5倍。
• 標IM/PMSM一台變頻器既可驅動異步曳引機也可控製同步曳引機。
• 對應多種PG脈衝信號接收。標準＋12V/+15V A/B/Z，可選選件卡5V線驅動。選件卡還對應海德漢HeidenHainEndat2.1，4位GRAY格雷碼；三位U,V,W編碼器。

主要內容

電源與機型

• 額定輸入交流電壓
•


  輸入電壓 等級	容量	輸入交流電壓
  三相400V	5.5kW~30kW	380V~480V 50/60Hz


• 輸入電源容許波動
  電壓 ：+10% ~ -15%
  頻率：+5%～－5%
  電壓不平衡率：2%以內（IEC61800-3(5.2.3)為標準）

• 容量範圍
  三相400V：5.5~30kW


規格概要

1    FRN5.5LM1S-4C         10KVA        13.5A    5.5KW      3相AC380V/50Hz/60Hz          7700
2    FRN7.5LM1S-4C         14 KVA       18.5A    7.5KW      3相AC380V/50Hz/60Hz           8000
3    FRN11LM1S-4C          18 KVA       24.5A    11KW        3相AC380V/50Hz/60Hz          10500
4    FRN15LM1S-4C          24 KVA       32.0A    15KW        3相AC380V/50Hz/60Hz         12080
5    FRN18.5 LM1S-4C      29 KVA       39.0A    18.5KW    3相AC380V/50Hz/60Hz          16730
6    FRN22LM1S-4C           34 KVA       45.0A    22KW        3相AC380V/50Hz/60Hz        19570
7    FRN30LM1S-4C                                             30KW        3相AC380V/50Hz/60Hz         25975
8    FRN37LM1S-4C                                             37KW         3相AC380V/50Hz/60Hz        40643
9    FRN45LM1S-4C                                             45KW          3相AC380V/50Hz/60Hz       48850
10    OPC-LM1-PP                                                  同步電機用PP卡                                      1180
11    OPC-LM1-PR                                                  同步電機用PR卡                                      1740
12    OPC-LM1-PS                                                  同步電機用PS卡                                      1620

13    TP-G1-CLS                                                     操作麵板                                                    1050
